产品简介

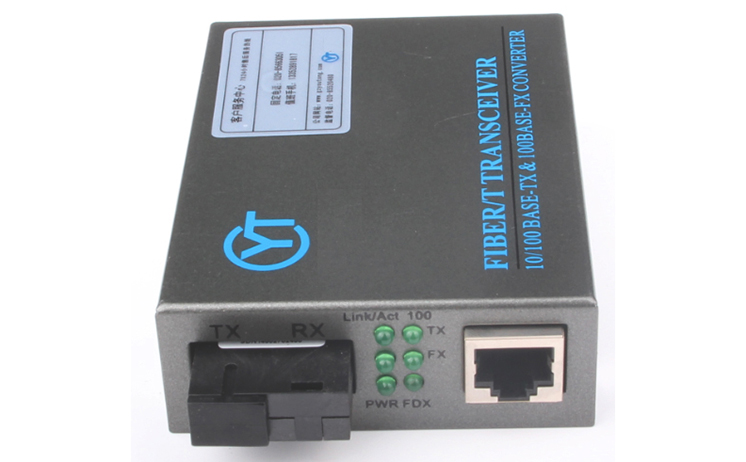

YTF1100-SSC-01系列10/100/100M自适应单纤单模快速以太网光纤收发器是由广州邮通公司自主研制生产的新型高速以太网光纤网络传输类产品。核心采用最新美国KENDIN 芯片，高品质光收发一体模块（全新大厂名牌产品）性能稳定，质量优良。它可以实现双绞线和光纤两种不同传输介质的转换,中继1000Base-TX和1000Base-FX两个不同网段。能满足远距离、高速、高宽带的快速以太网工作组用户的需要。可实现0.5到120公里无中继计算机数据网的高速远程互连。
产品性能稳定可靠，设计方面符合以太网标准，并有防雷击保护措施。特别适用于电信、有线电视、铁路、军事、金融证券、海关、民航、海运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。符合IEEE802.3/802.3u标准。具有10/100/100M自适应功能，实现双绞线与单模光纤之间的信号转换。双绞线接口为RJ45。光纤接口有ST,FC,SC等多种。有全/半双工传输方式。有 6 个 LED 指示灯：FX 100，FX Link/ACT，FDX，TX 100，TX Link/ACT，Power。 便于监测收发器
产品特点
◆ 光纤通道：单纤；
◆ 光纤接口：SC光纤接口；
◆ 电接口：1路以太网接口（1个RJ45接口）；
◆ 传输带宽：1000M自适应；
◆ 传输距离：0.5～120公里可配选；
◆ 千兆以太光纤收发器支持10K byte的超大帧；它有1M bit 的内置帧存储器；
◆ 支持端口VLAN，支持IPv4和IPv6协议。
◆ 支持端口会聚（Trunking）功能。
◆ 千兆光纤收发器体积小，功耗低，使用简单方便，性价比高，适用于建设低成本光电结合千兆以太网。
◆ 有12G的背板带宽，支持全双工 IEEE802.3X 流量控制流量控制，能实现以太帧的无阻塞信号交换；
◆ 遵循IEEE802.3 10BaseT以太网、IEEE802.3u 100Base-TX、100Base-FX、IEEE802.3z/AB 1000Base-T 和 1000Base-SX/LX 标准快速以太网标准；
◆ 以太网端口为10/100/1000Mbps自适应UTP交换式，每个交换端口都具有N-WAY自适应及全/半双工能力；
◆ 每个UTP交换端口都能自动识别直通线(MDI)和交叉线(MDI-X)；
◆ 支持1024个MAC地址；
◆ 具有自动MAC地址学习和更新功能；
◆ 自动选择存储转发或直通方式以减少延迟；
◆ 提供最大1.4G的数据存储带宽；
◆ LED指示灯方便监测每个端口的工作状态。
产品应用图
技术参数
采购指南：
|
名称
|
常规式型号
|
插卡式型号
|
网管式型号
|
工业式型号
|
规格
|
|
光纤收发器
|
YTF1100-SSC-01-20
|
YTF1100-SSC-01-20R
|
YTF1100-SSC-01-20/M
|
YTF1100-SSC-01-20H
|
1000M双纤单模20KM
|
|
光纤收发器
|
YTF1100-SSC-01-25
|
YTF1100-SSC-01-25R
|
YTF1100-SSC-01-25/M
|
YTF1100-SSC-01-25H
|
1000M双纤单模25KM
|
|
光纤收发器
|
YTF1100-SSC-01-40
|
YTF1100-SSC-01-40R
|
YTF1100-SSC-01-40/M
|
YTF1100-SSC-01-40H
|
1000M双纤单模40KM
|
|
光纤收发器
|
YTF1100-SSC-01-60
|
YTF1100-SSC-01-60R
|
YTF1100-SSC-01-60/M
|
YTF1100-SSC-01-60H
|
1000M双纤单模60KM
|
|
光纤收发器
|
YTF1100-SSC-01-80
|
YTF1100-SSC-01-80R
|
YTF1100-SSC-01-80/M
|
YTF1100-SSC-01-80H
|
1000M双纤单模80KM
|
|
光纤收发器
|
YTF1100-SSC-01-100
|
YTF1100-SSC-01-100R
|
YTF1100-SSC-01-100/M
|
YTF1100-SSC-01-100H
|
1000M双纤单模100KM
|
|
光纤收发器
|
YTF1100-SSC-01-120
|
YTF1100-SSC-01-120R
|
YTF1100-SSC-01-120/M
|
YTF1100-SSC-01-120H
|
1000M双纤单模120KM
|
光模块参数：
|
发射波长nm
|
850/1310nm
|
1550
|
|
传输距离(KM)
|
0.55
|
20
|
40
|
60
|
80
|
100
|
120
|
|
发射光功率dBm
|
≥ -20
|
≥-15
|
≥-8
|
≥-5
|
≥-3
|
≥-1
|
≥-0
|
|
接收灵敏度dBm
|
≤-10
|
≤-25
|
≤-26
|
≤-26
|
≤-27
|
≤-33
|
≤-36
|
|
允许链接衰耗dBm
|
7
|
11
|
18
|
18
|
20
|
27
|
30
|
|
光损耗dBm/Km
|
4.0
|
4.0
|
4.0
|
0.25
|
0.25
|
0.25
|
0.25
|
|
光纤速率
|
光口速率 ：100Mbps
|
|
适用光纤
|
单模光纤：8.3/125，8.7/125，9/125 or 10/125μm；多模光纤：50/125μm
|
技术参数：
电口特性:
标准:
IEEE 802.3u/ab/z 1000Base-T/SX/LX/ZX
接口:
双绞线: RJ45
光纤: 默认SC光口，(可定制LC，FC，ST)
传输速率：
电口传输速率: 1000Mbps
光口传输速率: 1000Mbps
双工方式: 电口全双工或半双工，SFP全双工
MAC地址表：1024自动更新
流量控制：全双工：IEEE802.3x; 半双工：背压流量控制
双绞线: 5E类，6类
光纤:
多模: 50/125，62.5/125µm
单模: 8/125，8.7/125，9/125，10/125µm
电源:
输入：交流220V(170-260V)，50Hz或直流48V
输出：DC5V/1A
环境：
工作温度：- 20～ 70℃；(电信级)；
工作温度：- 30～ 80℃；(工业级)；
存储环境温度: -40 ～ 80℃
湿度: 5% ～ 90%
湿度: 5% ～ 90%
结构：
体积：30×70×93mm（高×宽×长）
