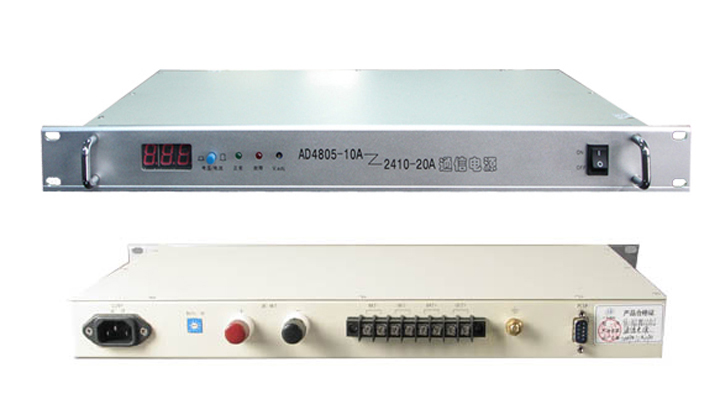

高频开关电源 YTP-AD4810 （交流220V转48V10A）
- 产品型号：YTP-AD4810
- 产品特性：输入电压电源:AC 220V/8A；
- 产品功能：输出电压电流:DC -48V/10A；
- 产品规格： 可配带浮充,直流输出电压连续可调；(浮充默认不带,需要说明)。
产品简介
YTP-AD48系列通信高频开关电源是一种可将交流220V的电压转换为直流-48V，适用于直流-48V供电的设备，如电子程控交换机、微波设备、光纤通信设备等设计的高效率、高性能、高可靠的通信电源。YTP-AD系列通信高频开关电源采用国际最先进的PWM技术和最稳定可靠的电路拓扑结构。YTP-AD系列通信高频开关电源整机具有体积小、重量轻、效率高、工作温度范围宽、抗干扰能力强、电网适应力强、动态响应快、稳定度高、杂音纹波小保护功能强等特点。
YTP-AD48系列通信高频开关电源产品还应用于数控机床、数据处理等设备。亦可作为蓄电池的充放电设备， 并自动对蓄电池进行保护。
YTP-AD48系列通信高频开关电源产品还应用于数控机床、数据处理等设备。亦可作为蓄电池的充放电设备， 并自动对蓄电池进行保护。
产品特点
◆ 输入电压电源:AC 220V/8A；
◆ 输入电压电源:DC -48V/10A；
◆ 带浮充,直流输出电压连续可调；(浮充默认不带,需要说明)。
◆ 输入电网范围宽；
◆ 直流输出电压连续可调；
◆ 稳压精度高 ；
◆ 输出杂音纹波小；
◆ 智能风扇 ；
◆ 保护功能强 ；
◆ 输出功率限制保护；
◆ 过流、短路保护 ；
◆ 输入过压、欠压保护；
◆ 输出过压保护 ；
◆ 充电限流保护，电池过放保护；
◆ 温度过高保护 ；
◆ 效率高、体积小、重量轻；
◆ 可提供19英寸机架式及台式。
◆ 输入电压电源:DC -48V/10A；
◆ 带浮充,直流输出电压连续可调；(浮充默认不带,需要说明)。
◆ 输入电网范围宽；
◆ 直流输出电压连续可调；
◆ 稳压精度高 ；
◆ 输出杂音纹波小；
◆ 智能风扇 ；
◆ 保护功能强 ；
◆ 输出功率限制保护；
◆ 过流、短路保护 ；
◆ 输入过压、欠压保护；
◆ 输出过压保护 ；
◆ 充电限流保护，电池过放保护；
◆ 温度过高保护 ；
◆ 效率高、体积小、重量轻；
◆ 可提供19英寸机架式及台式。
产品应用图
技术参数
|
参数项目
|
技术参数
|
测试条件
|
|
YTP-AD4810
|
||
|
输入电压
|
160-280Vac，额定值220Vac
|
输出半载
|
|
输入欠压降额
|
<165Vac±10V
|
输出半载
|
|
输入过压保护
|
280Vac±10V
|
输出满载
|
|
输出浮充电压
|
53.5V
|
出厂设定
|
|
输出均充电压
|
56.5V
|
出厂固定设定
|
|
输出电压范围
|
40-60V
|
Vdc
|
|
输出电流
|
10A
|
额定输入电压
|
|
输出限流
|
11.5~13A
|
额定输入电压
|
|
输出短路保护
|
短路后无输出，解除后恢复输出
|
输出满载
|
|
工作温度
|
-10℃~+50℃
|
散热器过温85℃关机，降温可恢复
|
|
充电池限流
|
内设5A
|
Adc
|
|
电池低压告警
|
46 V
|
Vdc
|
|
电池低压告警回复
|
49 V
|
Vdc
|
|
电池低压保护
|
42 V
|
Vdc
|
|
电池低压保护回复
|
48 V
|
Vdc
|
|
电网调整率
|
≤±0.1%
|
输出空载到满载
|
|
负载调整率
|
≤±0.5%
|
输出空载到满载
|
|
稳压精度
|
≤±0.6%
|
输出空载到满载
|
|
动态响应
|
25% ~ 750% 阶跃负载 ≤200
180V ~ 260Vac 阶跃电网≤200
|
25%~50%~25%负载
50%~75%~50%负载
|
|
输出电话衡重噪音
|
<2mV
|
杂音计
|
|
输出峰值噪音
|
≤200mV
|
0~20MHz
|
|
整机效率
|
≥86%
|
%
|
|
MTBF
|
100000
|
小时
|
|
开机延时
|
≤2S
|
Vdc
|
|
存储温度
|
-40℃~+85℃
|
℃
|
|
工作湿度
|
5%~95%RH
|
不结露
|
|
绝缘强度
|
漏电流<10mA,1min
|
输入－输出1500Vac
|
|
输入－外壳1500Vac
|
||
|
输出－外壳500Vac
|
||
|
绝缘电阻
|
>5MΩ
|
Kg
|
|
重 量
|
4kg
|
净重
|
|
外形尺寸
|
485 mm×240 mm×45mm
|
长×宽×高
|
|
包装尺寸
|
525 mm×340 mm×105mm
|
长×宽×高
|
