4路开关量光端机 YTS4TK1S&YTS4K1S

产品概述

        本开关量光端机，提供1-32路单/双向开关量在光纤中传输，该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。

产品特色

• 基于自主知识产权的集成电路；
• 可以支持1-16路开关量；
• 开关量类型支持干结点与湿节点；
• 每路有开关量开与闭的指示灯状态指示；输入开关量开与闭自动检测，当输入什么状态，开关量输出即为什么状态；
• 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
• 开关量在开机状态或光纤没有接入时其开关状态稳定，不会出现乱动作状态；
• 开关量输入接口自带滤波器，滤除干扰脉冲，保证输出端的稳定输出开关量信号；
• 可以设置每路开关量在光纤没有接通时的常开与常闭的状态；
• 开关量接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
• 电源支持过载保护、防反接保护;
• 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
• 无风扇高效散热，降低修复时间;
• 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分

选购指南

序号	型号	规格	序号	型号	规格
1	YTS1TK1S	1路单向开关量	5	YTS4TK1S	4路单向开关量
2	YTS1K1S	1路双向开关量	6	YTS4K1S	4路双向开关量
3	YTS2TK1S	2路单向开关量	7	YTS8TK1S	8路单向开关量
4	YTS2K1S	2路双向开关量	8	YTS8K1S	8路双向开关量

产品规格

光纤部份	光纤	单纤/双纤
	光纤接口	SC/FC/ST/LC(SFP)可选
	波长	850nm/1310nm多模；1310nm/1550nm单模
	传输距离	无中继：0~100Km
	发射功率	单模100uw — 0.93mw(典型)
开关量接口	干节点	1：信号继电器干接点输出； 2：光MOS继电器输出(最大内阻25Ω)
	脉冲量	光MOS继电器输出：0-VCC(VCC为本机供电电源电压);响应时间：信号继电器干接点输出:<1.2ms,光MOS继电器输出<0.6ms
	开关信号	输出信号继电器干接点输出30VDC/0.5A； 光MOS继电器输出:245VDC/0.12A
	开关频率	最大开关频率：50HZ
	浪涌保护	信号继电器干接点输出：无； 光MOS继电器输出：TVS+固体放电管防护
电源	电压功耗	电源输入DC5V/AC220V ,功耗<5W
	过载保护	支持；反接保护：支持；冗余保护：支持
	接入端子	4芯5.08mm间距插入式端子
规格尺寸	外壳	IP40防护等级，铝合金材质
	尺寸	162mm(长) x 132mm(宽) x 50.0mm(高)
	安装方式	导轨安装、壁挂式安装
	重量	0.85Kg/台
环境指标	工作温度	工作温度：-10℃—+70℃
	储存温度	储存温度：-40℃—+85℃
	工作湿度	工作湿度：0%—95%（无凝结）
	MTBF	MTBF：   ＞100,000小时

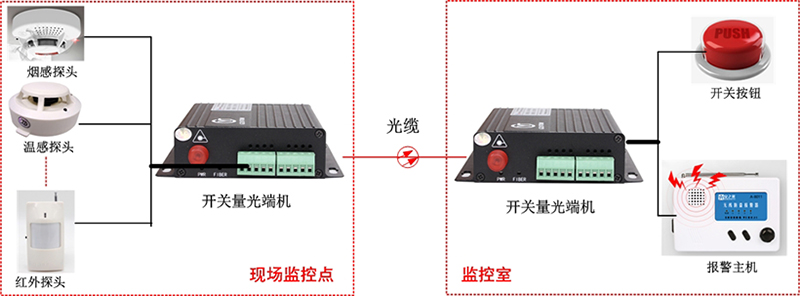

产品应用示意图
