YTSW-17 机架式E1保护设备

产品型号：YTSW-17
产品特性：提供17个业务插槽
产品功能：业务卡和接口适配卡分离，便于维护
产品规格：设备组成：插板式，每卡为1个E1,最多可配17块板
在线订购

产品简介

◆ 提供17个业务插槽；
◆ 支持多种业务插卡混插；
◆ 业务卡和接口适配卡分离，便于维护；
◆ 设备组成：插板式，每卡为1个E1,最多可配17块板
◆ 用户接口：N×1×E1(N=1..17)；即E1接口数为1到34路
◆ 传输通道：N×2×E1(N=1..17)；即E1接口数为2到64路
◆ 集传输性能检测与无损伤自动切换为一体
◆ 当前正在传输的路由发生LOS、AIS、LOF告警时，系统无损伤切换到另一路由
◆ PCM成帧模式下三种切换级别：10E-4/10E-6/单比特误码
◆ 非PCM模式下三种切换级别：2%，1%，0.5%丢免率
◆ 具备“选收并发”功能，即发端并发，收端切换的工作方式。
◆ 两条传输路由允许时延差为 0~32ms
◆ 掉电直通功能，当设备掉电时，信号直接短路到主传输路由
◆ 具有自动以及人工强制无损伤切换
◆ 在线和中继条件下近端、远端环回功能
◆ 高精度数字锁相环，保证系统准确同步
◆ 使用大规模专用集成电路，设备体积小，功率低，可靠性高
◆ 告警及状态信息可通过监控接口由计算机采集
◆ 4U高度的19英寸标准机箱：210mm*480mm*176mm　

产品特点

◆ 提供17个业务插槽；
◆ 支持多种业务插卡混插；
◆ 业务卡和接口适配卡分离，便于维护；
◆ 设备组成：插板式，每卡为1个E1,最多可配17块板；
◆ 用户接口：N×1×E1(N=1..17)；即E1接口数为1到34路；
◆ 传输通道：N×2×E1(N=1..17)；即E1接口数为2到64路；
◆ 集传输性能检测与无损伤自动切换为一体；
◆ 当前正在传输的路由发生LOS、AIS、LOF告警时，系统无损伤切换到另一路由。

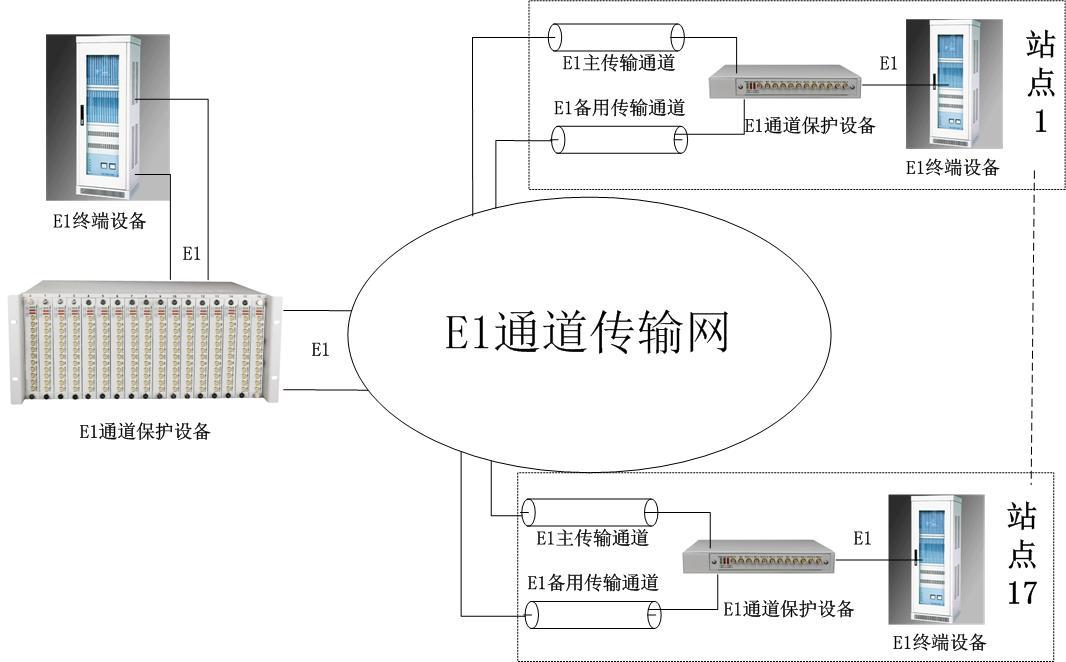

产品应用图

技术参数

供电条件
直流供电电压：-48VDC，容差范围 -36V~-60V；
供电电源纹波：≤240mVp-p；
交流供电电压：220VAC±20%，50Hz；
功耗：≤ 50W。
工作环境
环境温度：0℃~45℃；
相对湿度：≤90%（35℃时）；
大气压力：86~106Kpa。
外形尺寸：483×350×180 mm
