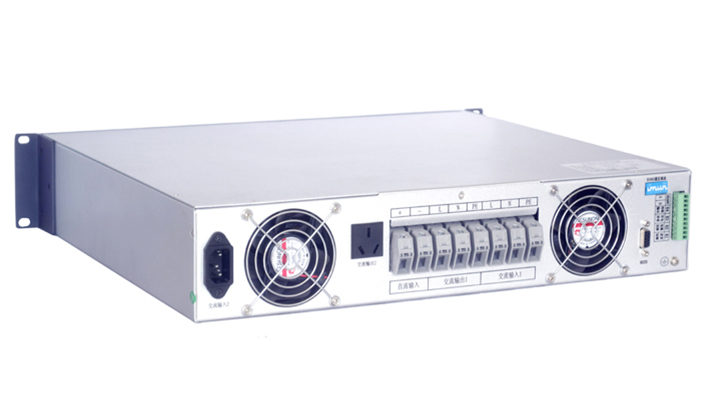

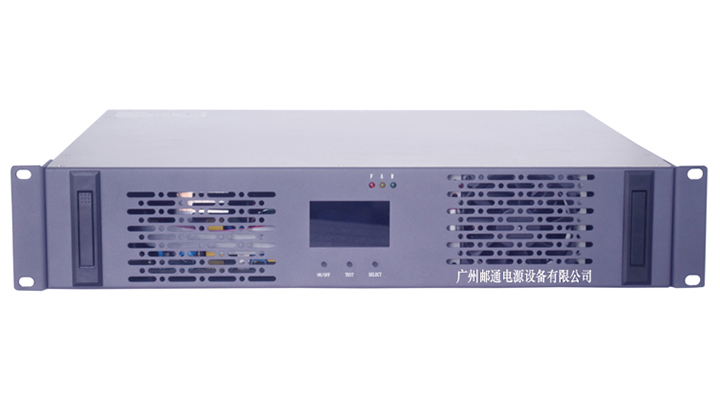

输入电压：直流DC48V/110V/220V，输出电压：AC220V 1KVA/2KVA/3KVA在线式逆变电源
- 产品型号：YTPHZX-DA1-3KVA
- 产品特性：双转换在线式，单相输入、单相输出的不间断电源
- 产品功能：旁路电压：AC220V
- 产品规格：输入电压：直流DC48V/110V/220V，输出电压：AC220V
特点：
•正弦波输出 无论在市电逆变模式或电池逆变模式，均可输出纯净的正弦波电源，为用户的负载设备提供最佳的电源保障。
•零转换时间 当市电停电或复电时，在线式逆变电源在市电逆变模式与电池逆变模式之间的切换是完全没转换时间的，有效的保证了负载运行的可靠性。
•输入L、N线侦测功能 为了避免在线式逆变电源的市电输入L、N线反接，机器具备L、N线反接侦测功能。
•输入功率因数校正功能 在线式逆变电源具备PFC输入功率因数校正电路，在满载情况下，输入功率因数可以达到0.99以上，使用户的电网环境不会受到污染。
•◆高可靠性 纯在线双转换设计，隔离、滤除电网各种谐波和故障，同时集短路、过载、过热、输入输出过欠压等多重保护技术使在线式电源逆变器运行更可靠，更安全。
技术参数：
|
额定容量 |
1KVA/800W |
2KVA/1600W |
3KVA/2400W |
|
|
交流输入 |
输入方式 |
L+N+PE |
||
|
输入电压范围 |
(110±5 to 296±5)VAC |
|||
|
输入频率范围 |
(45±0.5 to 55±0.5)Hz/(55±0.5 to 65±0.5)Hz自适应 |
|||
|
输入功率因数 |
>0.98 |
|||
|
旁路电压范围 |
(80±5 to 262±5)VAC |
|||
|
交流输出 |
输出额定电压 |
220/230/240VAC(1±2%)可选 |
||
|
输出功率因数 |
0.8 |
|||
|
输出频率 |
市电模式：与电网同步；电池模式：50/60Hz |
|||
|
波形失真度 |
THD<3% (线性负载)；THD<5% (非线性负载) |
|||
|
转换时间 |
|
|||
|
过载能力 |
105±5%≤负载≤150±5%：30s转旁路； |
|||
|
直流输入 |
输入电压等级 |
48VDC |
110VDC |
220VDC |
|
上限电压 |
关机电压60V+1V |
关机电压136V+1V |
关机电压272V+1V |
|
|
恢复电压58V+1V |
恢复电压132V+1V |
恢复电压263V+1V |
||
|
下限电压 |
关机电压40.0V+1V |
关机电压90.5V+1V |
关机电压180V+1V |
|
|
恢复电压42.0V+1V |
恢复电压93.5V+1V |
恢复电压187V+1V |
||
|
环境 |
噪声 |
≤45dBA |
≤50dBA |
|
|
工作温度 |
0℃～40℃ |
|||
|
工作湿度 |
0～95%不结水滴 |
|||
|
存储温度 |
-40℃～50℃ |
|||
|
海拔高度 |
小于1000m不降额，大于1000m每升高100m降额1% |
|||
|
EMC |
ESD |
IEC61000-4-2 Level 4 |
||
|
RS |
IEC61000-4-3 Level 3 |
|||
|
EFT |
IEC61000-4-4 Level 4 |
|||
|
Surge |
IEC61000-4-5 Level 4 |
|||
|
尺寸 |
L*D*H(mm) |
482 * 88 * 390 |
||
|
重量 |
KG |
11 |
||
|
安规标准 |
GB4943-2001，IEC62040-1 |
|||
|
行业标准 |
EN62040，YD/T1095-2008 |
|||
