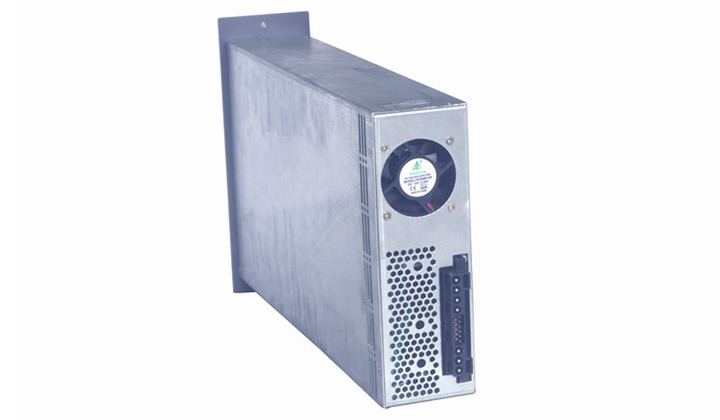

电力并联逆变电源系统
- 产品型号：YTPHD-DA8KVA
- 产品特性：A,主要完成DC-DC升压及DC-AC功率变换等功能，可带电热插拔,维 护安全、简单、高效。
- 产品功能：DC/DC升压：将输入直流电压通过DC/DC升压并稳压作为逆变电路的输入电压； 辅助电源：产生DC/DC变换及全桥逆变所需的多路隔离电压； 逆变控制电路:将DC/DC升压后的直流高压通过全桥逆变主回路和正弦波调制，输出纯正的正弦波；保护电路：市电输入与直流输入的过、欠压，模块过温，过载和短路等保护电路。
- 产品规格：DC110V或DC220V输入，AC220V输出，模块可带电热插拔,
原理说明
监控器提供SPWM信号给逆变模块稳定逆变输出；
DC/DC升压：将输入直流电压通过DC/DC升压并稳压作为逆变电路的输入电压；
辅助电源：产生DC/DC变换及全桥逆变所需的多路隔离电压；
逆变控制电路:将DC/DC升压后的直流高压通过全桥逆变主回路和正弦波调制，输出纯正的正弦波；
保护电路：市电输入与直流输入的过、欠压，模块过温，过载和短路等保护电路。
性能特点
独特的非线性控制电路，在任何负载情况下都可输出纯净的正弦波。
模块化逆变电源阵列，可灵活配置2KVA～8KVA不同容量系统。
逆变模块可带电热插拔，便于在线维护。
模块采用低差均流技术，并机电流不均衡度小于5％ 。
完善的过压，欠压，过热，过流及短路保护，可在异常情况下保护模块。
逆变模块N+X备份方式工作，提高系统可靠性。
紧凑型结构设计，体积更小，重量更轻。
良好的电磁兼容特性，可在复杂环境下正常工作并不会影响周边设备的正常工作。
嵌入式系统结构，可以方便安装、组屏。
技术指标
| 型号规格 | DA220-2KVA | DA110-2KVA | ||
| 逆变模块额定功率 | 2KVA | |||
| 最大并联模块数量（个） | 4 | |||
| 直流输入 | 输入额定电压（VDC） | 220 | 110 | |
| 输入直流电压允许范围(VDC) | 165～290(±2V) | 82～132(±2V) | ||
| 市电旁路 | 输入交流电压允许范围(VAC) |
176～264(±2V)
|
||
| 交流输入频率允许范围（HZ） |
46-54
|
|||
| 旁路转换时间（ms） | ≤10 | |||
| 交流输出 | 额定容量（KVA） | 1～10 | ||
| 输出额定电压与频率 | 220VAC/50Hz | |||
| 输出额定有功功率（KW） | 0.7～7 | |||
| 输出电压稳定精度（V） | 220±3％ | |||
| 输出频率精度（Hz） | 50±1% | |||
| 波形失真率（THD） | 阻性负载≤3%，非线性负载≤5% | |||
| 动态响应负载（0←→100%） | 电压跌落<10% | |||
| 功率因数（PF） | 0.7 | |||
| 过载能力 | 125%,10min；150%,10s | |||
| 峰值系数（CF） | 3∶1 | |||
| 逆变效率(额定负载) | ≥88% | |||
| 工作环境 | 绝缘强度 （输入与输出） | 2000VAC，1分钟 | ||
| 噪音（1米） |
输出功率≤10KVA时，噪声≤45dB 输出功率≥10KVA时，噪声≤55dB |
|||
| 使用环境温度(℃) | -10～+50 | |||
| 湿度 | 0～90％，不结露 | |||
| 使用海拔（M） | ≤3000M；3000M以上，每升高1000M，功率降低10% | |||
| 电磁兼容 | 传导干扰 | EN55022 CLASSA | ||
| 辐射干扰 | EN55022 CLASSA | |||
| 保护功能 | 输入欠压、过压保护，输出过载保护，输出短路保护，过热保护 | |||
| 外型尺寸（mm） | 482×450×220（宽×深×高) | |||
| 重量（kg） | 13～35 | |||
