1-16路工业轨式模拟量信号光端机YTMNL系列

1. 产品概述

本系列产品采用独创技术，可同时支持 1~16 通道模拟量信号（电流/电压）到光纤中继。该设备采用双电源供电，高性能FPGA可编程器件,无MCU处理，高速转换，采样频率可以到20KHZ，12位 AD 转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保 密性，同时也解决了电缆传输距离受限的问题。
2. 产品特色

2. 产品特色

Ø  该设备配对使用， 本端信号输入，对端信号输出

Ø  最多支持16路 4~20mA/0-24mA路电流量；或0~10V/0~5V电压量，16 路模拟量输入输出可任意组合；

Ø  多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选；

Ø  具有信号故障保护功能；全方位显示电接口和光纤运行状态

Ø  4-20ma接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准

Ø  支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护

Ø  符合工业四级电磁兼容性要求；

Ø  超强防雷功能：防雷击，可抗感应高压，防浪涌等；

Ø  无风扇高效散热，降低修复时间；

Ø  IP40外壳防护等级，能够经受住恶劣环境的考验；

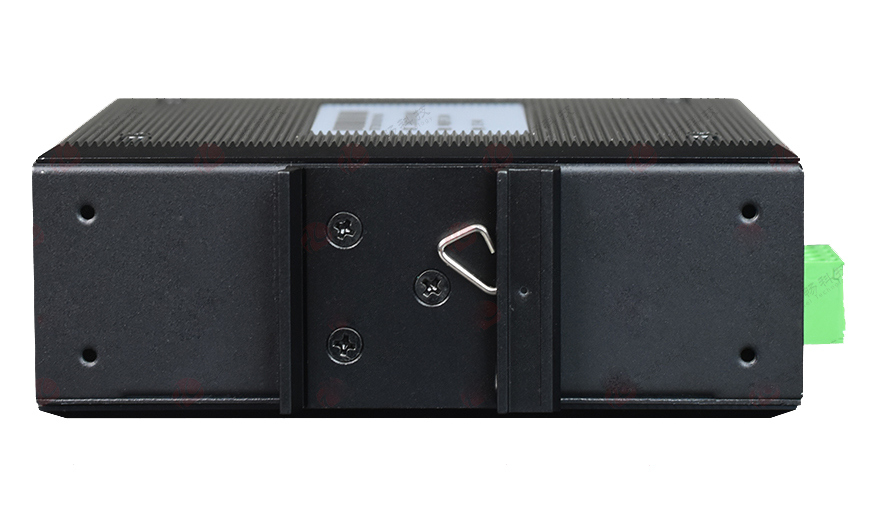

Ø  导轨或壁挂式安装；

Ø  宽温型：工作温度-40℃~ +85℃；

3. 产品规格

光纤接口

 多模光纤:

50/125um 或 62.5/125um,

传输距离 2KM@ 62.5/125um单模光纤，衰减(3dbm/km )

波长: 820nm

发射功率: -12dBm (Min) ~ -9dBm (Max)

接收灵敏度: -28dBm (Min)

链路预算: 16dBm

 单模光纤:

8/125um, 9/125um,

传输距离 20Km@9/125um 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)

波长:1310nm（超长距离传输时选用1550nm波长）

发射功率: -9dBm (Min) ~-5dBm (Max)

接收灵敏度: -27dBm (Min)

链路预算: 18dBm

 电流量：

支持 1~16 路电流量

输入输出范围 0~24mA

分辨率 12 位

采样速率 20K 次/秒

时间延迟 <1ms

最大负载能力 600Ω

输入电阻 125Ω

精度 0.4%（常温）

 电压量：

支持 1~16 路电压量

输入输出范围 0~10V

分辨率 12 位

采样速率 20KHZ 次/秒

时间延迟 <1ms

最大负载能力 600Ω

输入阻抗 100KΩ

精度 0.4%（常温）

 电源需求

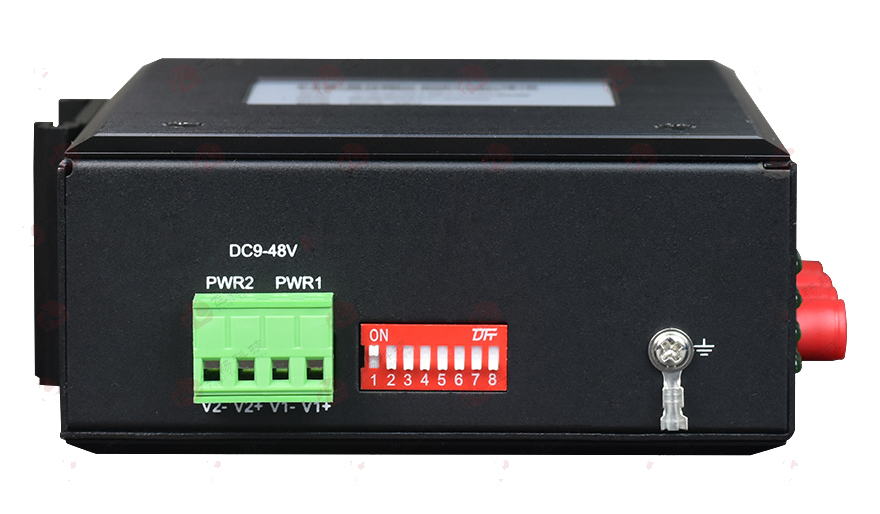

电源输入 : DC9-48V

过载保护：支持；反接保护：支持；

接入端子：4芯5.08mm间距插入式端子

 尺寸大小          216（宽）X140（深）X31（高）

 工作环境

工作温度: -40℃ ~85℃

工作湿度: 5% ~ 95% (无凝露)

存储温度: -40 ℃~ 85℃

存储湿度: 5%~ 95% (无凝露)
