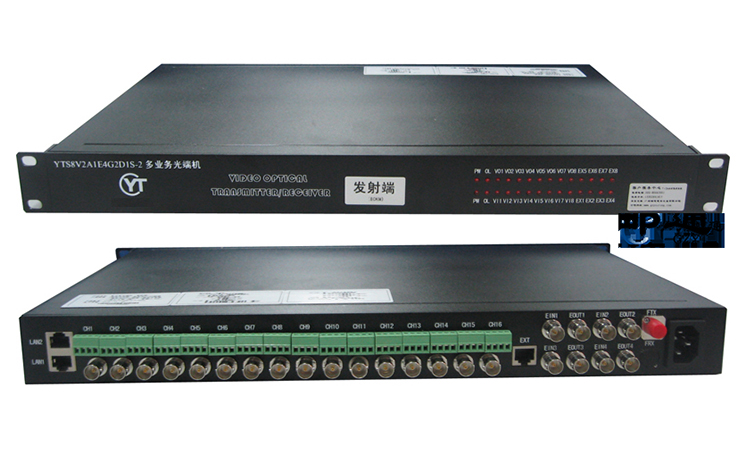

YT-OMUX 综合业务光端机

  • 产品编号:YT-OMUX
  • 产品特性:提供多路视频+多路音频+多路数据+多路以太网+多路电话+多路开关量+多路E1
  • 产品功能:各种业务路数可根据客户的实际要求来灵活配置。
  • 产品规格:用1芯光纤传输
  • 在线订购
产品简介
   YT-OMUX灵活型号多业务视频光端机由广州邮通公司自主研发生产,采用国际最先进的数字视频及光纤传输技术,可将路视频、数据、音频、以太网、开关量、电话和E1接口等信号复用在1芯光纤上实时同步、无失真、高质量地传输,采用全数字视频无压缩传输技术,高质量的视频效果可满足用户的需求, 即插即用的设计使得安装简便易行, 无需进行现场调节, 其光模块和核心电路均采用进口元器件,稳定性高,所有的光、电接口均符合国际标准,适用于不同的工作环境。该光端机带有视频状态指示,可监控系统的正常运行。
  针对IP超市,生活小区,军事政府单位,个体单位开发的电话光传输设备。该设备采用了超大规模集成电路设计,外观简练,具有易于安装调试,免维护,性能稳定等优点,适用于部队,公安,煤电,钢铁,广场,体育馆批量应用。
产品特点
◆ 提供多路视频+多路音频+多路数据+多路以太网+多路电话+多路开关量+多路E1(根据客户的不同需要制定)
◆ 各种业务路数可根据客户的实际要求来灵活配置。
◆ 用1芯光纤传输
◆ 插卡式或独立结构(根据不同配置要求结构不一样)
◆ 10位数字编码及无压缩式视频传输
◆ 支持任何高分辩率视频信号
◆ 5Hz-10MHz 视频通道
◆ 自动兼容PAL 、NTSC 、SECAM 视频制式
◆ 带APC 电路,输出光功率恒定,动态范围大
◆ 千兆光纤传输,大容量,易升级
◆ 电源和其它参数状态指示的LED 可监视系统的运行状况
◆ 支持视频无损再生中继
◆ 先进自适应技术,使用时无需进行现场的电气或光学调节
◆ 工业级设计,模块化设计使设备可靠灵活
◆ 可自动恢复电源熔断丝
产品应用图
多业务光端机方案图
技术参数

光学特性
  波 长:单模1310nm/1550nm;多模850nm/1310nm
  光纤芯数:收发单芯
  传输长度:单模20公里(默认配置),如果特殊订货时要特别说明
  接收灵敏度:优于-36dBm(误码率<10-11)
  路编码:加扰NRZ码
  线路码形:1B1H、NRZ码
  发送光功率:2dBm~-14dBm;
  动态范围:全动态范围
  组网:点对点
  光纤接口:单纤FC型(其它可定做);
  适用光纤:单模,多模(其它可定做)。
视频指标
  视频接口数:1~64路视频(可做双向视频)
  信号制式:PAL/NTSC/SECAM
  标称输入输出电平:1Vp-p
  标称输入输出阻抗:75Ω
  视频带宽:8MHz
  量化等级:8bit/10bit
  微分增益:<1%
  微分相位:<0.7°
  回波E:<2%kF
  亮度非线性:<3%
  视频信噪比(加权): S/N ≥70dB(最大光学链路损耗时)
数据接口
  数据接口数: 1~8单/双向数据接口
  接口类型:RS-232,RS-485/422,Manchester,Biphase
  通讯速率:DC~300Kbps
  工作模式:单工/半双工
  误码率:<10-9
音频指标
  音频接口数: 1~8单/双向音频
  输入阻抗(Line-in) 47K,非平衡
  输出阻抗(Line-out) 10K,非平衡
  音频输入/输出阻抗: 600Ω平衡(定制)
  标称输入输出电平 2Vp-p
  音频带宽 20Hz~20KHz
  采样频率 48KHz
  量化等级 24bit
  加权信噪比 >85dB
  总谐波失真 <0.1%
  非线性失真系数: ≤ 1 %
以太网指标
  以太网接口数: 1~2路
  工作模式 10/100M自适应,全双工/半双工
  标准 ANSI X3T12TP-PMD,IEEE 802.3/802.3u
  协议 IEEE 802.1q VLAN,IEEE 802.3x全双工流控和Back-Pressure半双工流控
  吞吐率 100%
  丢包率少于0.1%
电话接口(或热线)
  电话接口数:1~4路
  话路特性:符合《邮电部电话交换设备总技术规范》
  语音编码:PCM编码,每路语音64Kbps
  串音衰耗:≥65dB
  衡重杂音:≤63.7dBmop
  插入损耗:-3±0.75dB
  频率特性:300~3400Hz(-0.6~+3dB)
  中继口(FXO):与交换机连接
  二线交流输入阻抗:200+680//0.1 Ω (三元件)
  振铃电压:35~150V
  振铃频率:17~60HZ
  回损: 20 db
  用户口(FXS):与用户电话机连接
  二线交流输入阻抗:200+680//0.1 Ω (三元件)
  用户线环路电阻:小于1KΩ(包括话机)
  振铃电压峰峰值: 110~150V
  振铃频率: 22~28HZ
  馈电电压:28V
  馈电电流:20~50mA;
  回损: 20 db
  铃流:AC90正负15V
报警(开关量)指标
  接口数:1~4路
  报警、开关量输入信号任意有源或无源报警、开关量输入,支持无源开关、按钮
  报警、开关量输出信号任意有源或无源报警、开关量输出,支持或继电器触点输出
E1接口电气特性
  接口路数量:4路
  标称速率:2048Kbps,容差±50ppm;
  接口码型:HDB3;
  接口阻抗:75欧姆(非平衡)或120欧姆(平衡);
  数字接口电气特性:符合ITU-T G.703建议;
  抖动转移特性:符合ITU-T G.823建议;
  输入抖动容限:符合ITU-T G.823建议;
  输出抖动:符合ITU-T G.823建议;
  电平:±2.37V±10%或±3.00V±10%;
连接器
  视频连接器:BNC插座
  数据连接器:压接端子台或RJ45
  音频连接器:压接端子台或RJ45(可订制莲花头)
  以太网连接器:RJ45
  开关量连接器:压接端子台或RJ45
  电话连接器:压接端子台或RJ45
  E1接口连接器:BNC插座
  光纤连接器: FC/PC、ST/PC可选
  电源连接器: 2芯接线端子台
工作环境
  环境温度:-40 ℃~+85 ℃
  贮存温度:-55 ℃~+85 ℃
  相对湿度:0~95% (无冷凝结)
  额定供电电压: AC220V/50Hz
  MTBF:≥ 10万小时
防雷指标
  保护电压:710V
  通流容量:5KA
  最大持续工作电压:5V
  最大电压:20V;
  响应时间:1ns;
  最大放电电流:25-100KA
外形尺寸
  不同配置要求结构不一样
供电条件
  工作电压:交流220V
总功耗:不同配置要求
