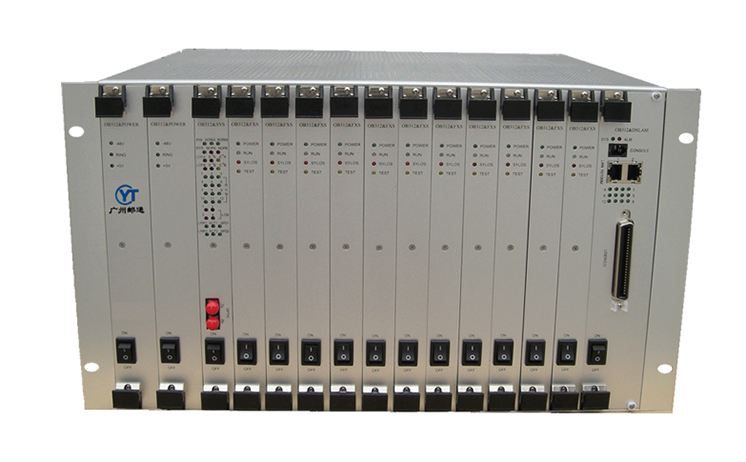

YT-OMUX420机架式综合光传输设备是我公司使用自主开发的专用集成电路研制生产的多种插卡设备、多种业务接口盘混插于同一个机框中的集中式设备。该设备为插卡式结构，标准19英寸机箱，6U高度，提供多达14个业务槽位以及双电源冗余备份；集中式综合设备的开发集成了综合业务复用、数字传输和光纤传输功能为一体，构成新一代综合业务接入平台。
它支持各种语音和数据业务的混合接入，支持多链路方向的网络连接，可通过电接口或光接口构成传输链路，满足用户对日益增长的高速数据业务的需求。
用户接口类型多样（包括语音、数据、图象），均以支路板方式插入机框，各种用户 支路板可以混合装配，提供宽带及窄带多种业务的接入。
电话接口支持来电显示和可选反极。
完善的状态显示功能便于维护管理。
>>采购指南
|
序号
|
型号
|
名称
|
配置描述
|
备注
|
|
0
|
YT-OMUX420
|
光端机主机
|
19标准宽6U结构，双电源，提供16个业务插槽位,可混合插入14块用户支路板（即以下的A、B、C三种板）
|
固配
|
|
A
|
YTPM100
|
光路板
|
YT-8M，YT-E
|
选配
|
|
B
|
YTPCM30T
|
30位综合业务板
|
提供30个微型槽位（可混合插配以下2到13各种业务模块）带E1口
|
选配
|
|
C
|
YT-OMUX30T
|
30位综合业务板
|
提供30个微型槽位（可混合插配以下2到13各种业务模块），带光口
|
选配
|
|
1
|
YT-8M
|
4*E1接口卡
|
每卡4路E1接口，可配于 YTPM100上
|
选配
|
|
2
|
YT-FXO/FXS
|
(电话接口卡)
|
FXS/FX0模块，每卡1路电话接口，占用1个微型槽位
|
选配
|
|
3
|
YT-EM
|
二/四线EM模块
|
每卡1路2线或4线EM接口，占用1个微型槽位
|
选配
|
|
4
|
YT-A
|
二/四线音频模块
|
每卡1路2线或4线音频接口，占用1个微型槽位
|
选配
|
|
5
|
YT-RS232
|
RS232/模块
|
每卡1路RS232接口，占用1个微型槽位
|
选配
|
|
6
|
YT-V24
|
V.24模块
|
每卡1路V.24接口，占用1个微型槽位
|
选配
|
|
7
|
YT-RS422
|
RS422模块
|
每卡1路RS422接口，占用1个微型槽位
|
选配
|
|
8
|
YT-RS485
|
RS485模块
|
每卡1路RS485接口，占用1个微型槽位
|
选配
|
|
9
|
YT-V35
|
V.35模块
|
每卡1路V.35接口，占用1个微型槽位
|
选配
|
|
10
|
YT-64K
|
同向64K模块
|
每卡1路同向64K数据接口，占用1个微型槽位
|
选配
|
|
11
|
YT-UP
|
U接口模块
|
每卡1路U接口，占用1个微型槽位
|
选配
|
|
12
|
YT-E
|
以太网模块
|
每卡1路以太网接口，占用1个槽位
|
选配
|
|
13
|
YT-RX
|
热线电话模块
|
每卡1路热线电话接口，占用1个微型槽位
|
|
光接口
光物理接口：FC/PC
光口方式 ：双纤
适用光纤 ：单模，多模(默认单模)
光波长 ：850nm、1310nm、1550nm
线路码型 ：NRZ+扰码
发送光功率：> -3dB ～ -8dB
接收灵敏度：> -33dBm～- 40dBm
E1接口电气特性
标称速率 ：2048Kbps，容差±50ppm；
接口码型 ：HDB3；
接口阻抗 ：75欧姆（非平衡）或120欧姆（平衡）；
数字接口电气特性：符合ITU-T G.703建议
抖动转移特性 ：符合ITU-T G.823建议
输入抖动容限 ：符合ITU-T G.823建议
输出抖动 ：符合ITU-T G.823建议
电平 ：±2.37V±10%或±3.00V±10%
接口连接器为 ：RJ45或BNC同轴
用户及环路接口
话路特性 ：符合《邮电部电话交换设备总技术规范》
语音编码 ：PCM编码，每路语音64Kbps
串音衰耗 ：≥65dB
衡重杂音 ：≤63.7dBmop
插入损耗 ：-3±0.75dB
频率特性 ：300～3400Hz(-0.6～+3dB)
中继口（FXO） ：与交换机连接
二线交流输入阻抗：200+680//0.1 Ω (三元件)
振铃电压 ：35～150V
振铃频率 ：17～60HZ
回损 ： 20 db
用户口（FXS） ：与用户电话机连接
二线交流输入阻抗：200+680//0.1 Ω (三元件)
用户线环路电阻 ：小于1KΩ（包括话机）
振铃电压峰峰值 ： 110～150V
振铃频率 ： 22~28HZ
馈电电压 ：28V
馈电电流 ：20~50mA；
回损 ： 20 db
铃流 ：AC90正负15V
二/四线接口 （二/四线E&M接口）
压缩率 ：ITU-T G.711A律
频率范围 ：300～ 3400Hz
二线输入相对电平：0～ -5dBr
输出相对电平 ：-2～ -7dBr
四线输入相对电平：-14dBr
输出相对电平 ：+4dBr
阻抗 ：200Ω+680Ω||0.1μF
四线AD增益 ：14dB（可调）
四线DA增益 ：-2 dB（可调）
四线AD频率特性 ：-0.2 - +0.2dB
四线DA频率特性 ：-0.2 - +0.2dB
二线AD频率特性 ：-0.2 - +0.2dB
二线DA频率特性 ：-0.2 - +0.2dB（可调）
回损 ：40dB
平衡度 ：70dB
共模抑制比 ：70dB
电源抑制比 ：30dB
空闲信道噪音 ：≥65dB
环阻 ：600Ω
异步(RS232)数据接口
参考标准：RS-232
速 率 ：19.2Kbps及以下
数据格式：自适应
停 止 位：自适应
校验方式：自适应
物理接口：RJ45
V.24同步数据接口
参考标准：RS232/X.21/E1A530/V.35
速 率 ：4800bps，9600bps,19200bps可选
时钟方式：系统时钟/接口时钟(DCE、DTE可选
RS422/RS485数据接口
参考标准：RS-RS422/RS485
速 率：9600bps,19.2Kbps可选(同步)
速 率：19.2Kbps及以下自适应(异步)
数据格式：自适应
停 止 位：自适应
校验方式：自适应
物理接口：RJ45
V.35接口电气特性
参考标准：V.35
传输速率：N×64Kbps(N=1～30)
时钟方式：系统时钟
物理接口：RJ45—M34转换电缆 v
以太口接口指标
接口 ：10/100Base-Tx；
接口规程 ：符合IEEE-802.3u标准；
接口连接器：RJ45。
接口速率 ：插以太网槽时带宽为100M，微型槽位 为（N*64K,N＝1到31）；
供电条件
电压：交流AC220V AC 180V～240V；
直流DC-48V DC -36V～-72V；
功耗：每片卡≤5W；
满配功耗：≤100W；
工作环境
工作温度：0℃ ～ +50℃；
贮存温度：-40℃ ～ +70℃；
相对湿度：5% ～ 95%无冷凝；
大气压力：86 ～ 106Kpa；
外形尺寸
19英寸标准机箱 300mm（深）*480mm（宽）*260mm（高）
