嵌入式通信电源系统YTP-S4850A,100A,150A,200

产品型号：YTP-S48200
产品特性：超低辐射。采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准YD/T983）。
产品功能：
产品规格：输入电压：AC220V(90～290V),输出电压：-48V，输出电流：200A
在线订购

性能特点：

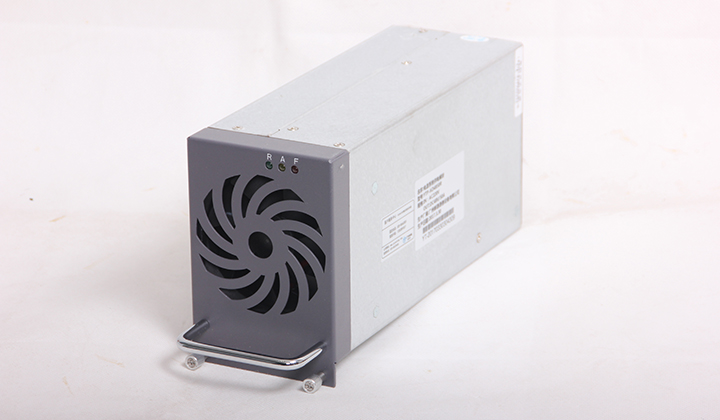

◆整流模块采用有源功率因数补偿技术，功率因数值达0.99。
◆交流输入电压正常工作范围宽至90～290V。
◆整流模块采用全桥软开关技术，效率最高可达92％以上。
◆完善的电池管理。有负载下电和电池低电压保护 (LVLD+LVBD)及二次下电功能，能实现温度补偿、自动均浮充控制、自动调压、电池容量计算、在线电池测试等功能。
◆整流模块采用无损伤热插拔技术，即插即用，更换时间小于1min。

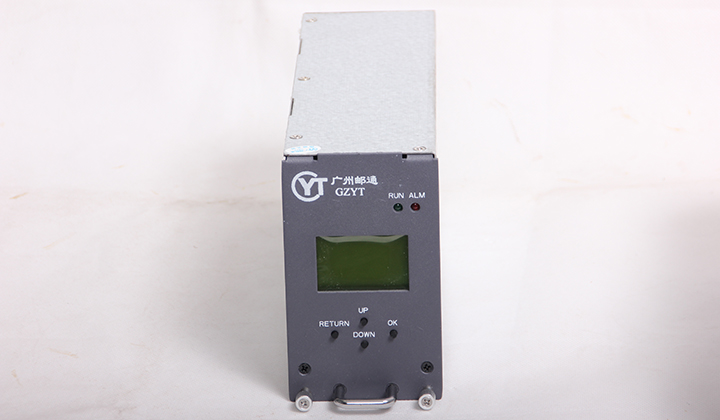

◆网络化设计，提供多种通信接口（如：RS485、干接点），组网灵活，可实限本地和远程监控，无人值守。
◆完善的交、直流侧防雷设计，适应多雷暴地区。
◆完备的故障保护、故障告警功能。
◆全正面的操作和维护，可以靠墙安装，有效节约空间。

◆超低辐射。采用先进的电磁兼容设计，整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》（中华人民共和国通信行业标准YD/T983）。

技术指标：
※嵌入系统共同的性能指标

输入
参数	最小	典型	最大	单位	注释
输入电压范围	90	220	280	Vac
输入频率	45	50	65	Hz
功率因数	0.98

输出
参数	最小	典型	最大	单位	注释
输出电压范围	42	53.5	58	Vdc
输出电流范围	0		50	A	176～280VAC
输出电流范围	0		25	A	90～175VAC
纹波(峰峰值)			200	mv
输出效率	≥91			%	220Vac输入
输出效率	≥87			%	110Vac输入
稳压精度			≤±1	%
负载调整率			≤±1	%
源调整率			≤±1	%

绝缘等级
参数	最小	注释
输入-输出	3000Vdc/10mA//1min
输入-机壳	2500Vdc/10mA//1min
输出-机壳	700Vdc/10mA//1min
绝缘电阻	在正常大气压下，相对湿度为90%，试验电压为直流500V时，电源输入对输出、输入对地、输出对地的绝缘电阻均不低于10MΩ，漏电流＜3.5mA

环境
参数	最小	典型	最大	单位	注释
工作温度	-25		55	°C	≥55°C时，电源需降功率输出
储存温度	-40		80	°C
湿度	10		90	%	相对湿度, 不凝固.
大气压力	70		106	KPa
海拔高度	0		3000	m
冷却方式	风机强制冷却

保护功能
项目	单位	有/无	最小值	典型值	最大值	恢复特性
输入过压告警	Vac	有	285	295	305	恢复回差10±5V
输入欠压告警	Vac	有	85	90	95	恢复回差10±5V
输入过压保护	Vac	有	300		315	可自恢复，回差 10±5V
输入欠压保护	Vac	有	75		85	可自恢复，回差 10±5V
输出过压告警	V	有	58		59	恢复回差1V
输出欠压告警	V	有	46.5	47	47.5	恢复回差1V
输出过压保护	V	有	59		60	不可自恢复
电池下电保护	V	有	42.5	43	43.5	恢复回差2.5-3V
环境高温告警	℃	有	45	50	55	恢复回差3℃
环境低温告警	℃	有	-15	-10	-5	恢复回差3℃
短路保护	A	有	可长期短路；检测到短路后打嗝工作，打嗝5min 后如果模块输出仍然短路则关机

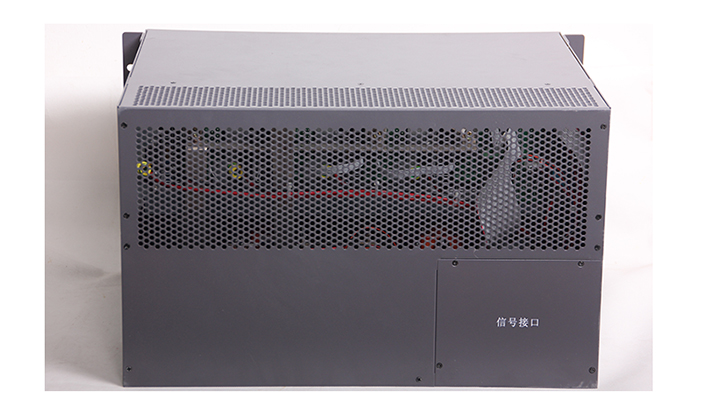

机械特性
系统型号	系统重量（KG）		系统外形尺及安装尺寸(mm)
系统型号	含模块	无模块	W	D	H	A	B	C
YTP-S48200-6U	≤27	≤10	482.6	355	265	465	57.2	437
