3G-SDI光端机

  • 产品型号:YT3G-SDI
  • 产品特性:全数字、无压缩、高清光纤传输; 支持3G/HD/SD-SDI多种串行数字视频信号;
  • 产品功能:支持1路3G/HD/SD-SDI串行数字视频、1路音频行传输;
  • 产品规格:支持速率143Mbps~2.97Gbps
  • 在线订购
SDI光端机简介
   SDI光端机产品最早为广电行业客户开发使用,应用于电视台演播厅,大运会直播现场,后来延伸至1080P高清监控领域,可带反向控制数据;速率是1.485G(也称1.5G,对应SMPTE-292M标准,支持720P)和2.97G (也称3G,对应SMPTE-424M标准,支持FULL HD全高清1080P-60HZ)。SDI光端机的应用领域有较高的画面质量要求,应采用SDI光端机专用VIDIO模块,才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。
    广州邮通是SDI光端机最早的生产厂家之一,我公司自主研发生产的SDI系列光端机通过Pathological(极度恶劣环境)测试,此系列SDI数字视频光纤传输系统,支持新的1080P 3Gbps HD-SDI格式,可以在单模或多模光纤上长距离、无失真的传输1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号。由于采用了先进的数字光纤传输技术,在Mini-3GHD系统中用户可不作任何调整,设计简易,工作安全可靠。如今的数字演播室都采用基于串行数字接口(SDI)的传输系统,SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。该SDI光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备,满足DVB回传和制作,现场制作 ,新闻采集 ,现场直播信号传输,远程演播室,通用数字视频传输业务,电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps,系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等数字电视格式的信号,满足工业级产品的要求。
    SDI光端机典型应用动物拍摄;现场直播光纤传输;电视台远程演播室;新闻采集;军事或公安指挥与控制

SDI光端机方案图









产品简介
   SDI光端机产品最早为广电行业客户开发使用,应用于电视台演播厅,大运会直播现场,后来延伸至1080P高清监控领域,可带反向控制数据;速率是1.485G(也称1.5G,对应SMPTE-292M标准,支持720P)和2.97G (也称3G,对应SMPTE-424M标准,支持FULL HD全高清1080P-60HZ)。SDI光端机的应用领域有较高的画面质量要求,应采用SDI光端机专用VIDIO模块,才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。
    广州邮通是SDI光端机最早的生产厂家之一,我公司自主研发生产的SDI系列光端机通过Pathological(极度恶劣环境)测试,此系列SDI数字视频光纤传输系统,支持新的1080P 3Gbps HD-SDI格式,可以在单模或多模光纤上长距离、无失真的传输1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号。由于采用了先进的数字光纤传输技术,在Mini-3GHD系统中用户可不作任何调整,设计简易,工作安全可靠。如今的数字演播室都采用基于串行数字接口(SDI)的传输系统,SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。该SDI光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备,满足DVB回传和制作,现场制作 ,新闻采集 ,现场直播信号传输,远程演播室,通用数字视频传输业务,电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps,系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等数字电视格式的信号,满足工业级产品的要求。
    SDI光端机典型应用动物拍摄;现场直播光纤传输;电视台远程演播室;新闻采集;军事或公安指挥与控制
产品特点
◆ 全数字、无压缩、高清光纤传输;
◆ 支持1路3G/HD/SD-SDI串行数字视频、1路音频行传输;
◆ 支持3G/HD/SD-SDI多种串行数字视频信号;
◆ 支持速率143Mbps~2.97Gbps;
◆ 兼容SMPTE 259M、292M、344M、424M、ITU 串行数字视频标准;
◆ 内置电缆自动均衡器和时钟重定时功能;
◆ 国际最专业的串行数字分量视音频测试仪严格测试,可随机提供详细测试指标;
◆ 内置电缆自动均衡器和时钟重定时功能;
◆ 千兆光纤传输技术,大容量,易升级;
◆ 光纤WDM、CWDM、DWDM技术;
◆ 单模光纤传输;
◆ 无需软件设置,支持即插即用功能,支持热插拔;
◆ 内置浪涌和静电保护,三级防雷设计;
◆ 适用于极高温和极低温等工业严酷环境;
◆ 全表面贴装技术;
◆ 工业级设计,可靠性高。

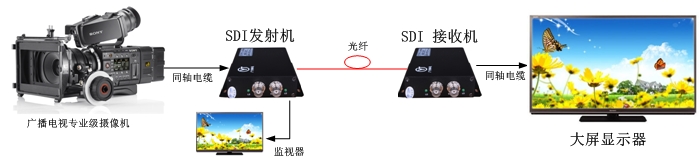

产品应用图
技术参数
信号格式:SMPTE 424M, SMPTE 292M, SMPTE 259M
数据速率:270Mbit/s - 1.48Gbit/s - 3Gbit/s
电缆均衡:Automatic cable EQ (Belden 1694A cable)
          250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
SDI接口:BNC 75 Ohm
光纤接口:LC/PC (高清SDI光端机专用VIDIO SFP光模块)
发射机输入通道数:1
发射机环输出通道数:1
发射机输出光波长:标配1310 nm(可选1550 nm、符合CWDM传输波长)
发射机输出光功率:-9~-3dBm(可选0±3dBm)
接收机输出通道数:2
接收机光灵敏度:-18dBm~0 dBm
供电电源:DC 5 V
功耗:
    发射机: 1.8W
    接收机: 1.5W
工作温度:-20°C to 70°C
存储温度:-40°C to 85°C
工作湿度:0 ~ 95% (无冷凝)
重量:210g 一对 (带电源440g一对)
外壳材质:铝合金
