HD-SDI光端机

   SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P-60HZ）。SDI光端机的应用领域有较高的画面质量要求，应采用SDI光端机专用VIDIO模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。
    广州邮通是SDI光端机最早的生产厂家之一，我公司自主研发生产的SDI系列光端机通过Pathological（极度恶劣环境）测试，此系列SDI数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI格式，可以在单模或多模光纤上长距离、无失真的传输1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号。由于采用了先进的数字光纤传输技术，在Mini-3GHD系统中用户可不作任何调整，设计简易，工作安全可靠。如今的数字演播室都采用基于串行数字接口（SDI）的传输系统，SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。该SDI光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备，满足DVB回传和制作，现场制作 ,新闻采集 ，现场直播信号传输，远程演播室，通用数字视频传输业务，电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps，系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等数字电视格式的信号，满足工业级产品的要求。

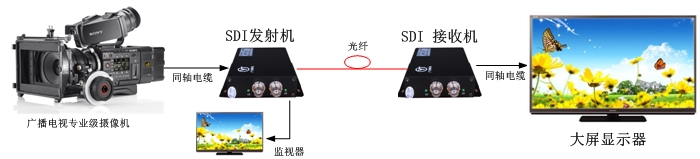

    SDI光端机典型应用动物拍摄；现场直播光纤传输；电视台远程演播室；新闻采集；军事或公安指挥与控制

   SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P-60HZ）。SDI光端机的应用领域有较高的画面质量要求，应采用SDI光端机专用VIDIO模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。
    广州邮通是SDI光端机最早的生产厂家之一，我公司自主研发生产的SDI系列光端机通过Pathological（极度恶劣环境）测试，此系列SDI数字视频光纤传输系统，支持新的1080P 3Gbps HD-SDI格式，可以在单模或多模光纤上长距离、无失真的传输1或多路符合SMPTE-424M 3Gbps HD-SDI, SMPTE-292M HD-SDI 或 SMPTE-259M SDI串行数字视频信号。由于采用了先进的数字光纤传输技术，在Mini-3GHD系统中用户可不作任何调整，设计简易，工作安全可靠。如今的数字演播室都采用基于串行数字接口（SDI）的传输系统，SDI数字视频系统传输的是不压缩的数字分量视频信号以及数字音频信号。该SDI光端机设计和生产是适合于电视行业的高可靠、高性能的串行数字光传输设备，满足DVB回传和制作，现场制作 ,新闻采集 ，现场直播信号传输，远程演播室，通用数字视频传输业务，电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps，系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M等数字电视格式的信号，满足工业级产品的要求。
    SDI光端机典型应用动物拍摄；现场直播光纤传输；电视台远程演播室；新闻采集；军事或公安指挥与控制

◆ 在单纤上传1路单向HD-SDI信号；；
◆ 工作范围从19.4Mb/s 到 1.485Gb/s；
◆ 用于SMPTE 292M (1.485Gb/s) 的时钟恢复；
◆ 支持所有的SMPTE 292M (1.485Gb/s) 的标准，工作于143Mb/s - 360Mb/s ；
◆ 自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率
◆ 支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、SMPTE 424M、M2S 和 DVB-ASI (270Mb/s)标准；
◆ 输出光波长范围为1310nm、1550nm和高达16种CWDM波长(ITU-T G.694.2 兼容)；
◆ 150m自动电缆均衡，适用所有在 2.97 Gb/s以下的速率(Belden 1694A)；
◆ 内置电缆自动均衡器和时钟重定时功能；
◆ 国际最专业的串行数字分量视音频测试仪严格测试，可随机提供详细测试指标；
◆ 内置电缆自动均衡器和时钟重定时功能；
◆ 千兆光纤传输技术，大容量，易升级；
◆ 光纤WDM、CWDM、DWDM技术；
◆ 单模光纤传输；
◆ 无需软件设置，支持即插即用功能，支持热插拔；
◆ 内置浪涌和静电保护，三级防雷设计；
◆ 适用于极高温和极低温等工业严酷环境；
◆ 全表面贴装技术；
◆ 工业级设计，可靠性高。

定购指南

序号	名称	型号	视频	音频(路)	数据(路)	以太网(路)
1	SDI光端机	YTHD-SDI-1V1S	1路	0	0	0
2	SDI光端机	YTHD-SDI-1VA	1路	选配	0	0
3	SDI光端机	YTHD-SDI-1VAD	1路	选配	选配	0
4	SDI光端机	YTHD-SDI-1VADE	1路	选配	选配	选配
5	SDI光端机	YTHD-SDI-2V1S	2路	0	0	0
6	SDI光端机	YTHD-SDI-2VA	2路	选配	0	0
7	SDI光端机	YTHD-SDI-2VAD	2路	选配	选配	0
8	SDI光端机	YTHD-SDI-2VADE	2路	选配	选配	选配
9	SDI光端机	YTHD-SDI-4V1S	4路	0	0	0
10	SDI光端机	YTHD-SDI-4VA	4路	选配	0	0
11	SDI光端机	YTHD-SDI-4VAD	4路	选配	选配	0
12	SDI光端机	YTHD-SDI-4VADE	4路	选配	选配	选配
13	SDI光端机	YTHD-SDI-8V1S	8路	0	0	0
14	SDI光端机	YTHD-SDI-8VA	8路	选配	0	0
15	SDI光端机	YTHD-SDI-8VAD	8路	选配	选配	0
16	SDI光端机	YTHD-SDI-8VADE	8路	选配	选配	选配
17	SDI光端机	YTHD-SDI-16V1S	16路	0	0	0
18	SDI光端机	YTHD-SDI-16VA	16路	选配	0	0
19	SDI光端机	YTHD-SDI-16VAD	16路	选配	选配	0
20	SDI光端机	YTHD-SDI-16VADE	16路	选配	选配	选配

视频信号输入
  串行电视 BNC 输入
  电视信号标准：SMPTE292M,259M,297M,305M,310M, M2S, DVB- SI(270Mb/s),DVB-SSI和其它的Telecom/Datacom速率（19.4Mb/s - 2.97Gb/s）
  反射损耗：>15DB
  均衡：0-100m @ 2.97Gb/s
  连接器：75Ω  BNC
视频信号输出
  (EO/OE)与输入同
  信号电平:800mV 标称
  上升/下降时间:200ps 标称
  过冲:< 10% 振幅
  反射损耗:> 15dB
  抖动:< 0.2UI
  连接器:75Ω BNC
光纤参数
  物理接口:FC/PC
  波长:1310nm/1550nm，可选CWDM波长
  光纤类型:单模10-80KM,多模500M-2KM
  最大链路损耗:12dB（更大可选）
  输出光功率:–5 ~ –10dBm
  接收灵敏度:-18dBm
  连接器: FC/PC (SC 可选)
以太网（选配项）
  速率：10/100Mbps
  RJ45 端口：UTP-100-欧姆 5类线或超5类线
  标准：IEEE802.3u, IEEE802.3x
数据（可选）
  物理接口:4PIN凤凰端子
  数据格式: RS-232, RS-422, RS-485 （全/半双工）和支持NRZ, RZI和曼码
  数据方向:正向/双向
  传输速率:300~115200bps
  工作模式:RS-485/232/422  全/半双工
音频（选配项）
  信号类型:非平衡立体声
  音频方向：正向/反向
  物理接口:4PIN凤凰端子，卡侬头XLR，莲花头RCA和BNC可选
  输入输出电平：2Vp-p
  总谐波失真：≤0.01%
  带宽：20~20KHz
  音频编码：24bit
  输入/输出阻抗：600Ω or 100KΩ
  加权信噪比：≥90dB
电源特性
  独立式结构
  输入电压：推荐使用:DC 12V/2A
  单台功耗：5W
  过压保护：提供
  1U机架式结构
  每个1U机架可以安装4台设备
  输入电压：AC220V
  3U机架式结构
  每个4U机架可以安装13台设备
  输入电压：AC220V
环境特性
  操作温度：-40 ～ 75 ℃
  存储温度：-40 ～ 85 ℃
  大气气压：70 ～ 105 Kpa
  相对湿度：5% ～ 95% （无凝露）
机体特性
  独立式外壳：金属铝合金
  外壳尺寸：210*187*29（mm）
  颜色：机器黑
  重量：200g
防护级别
  脉冲群抗扰度：2KV 执行标准:IEC61000-4-4
  整机静电防护：
  1a 接触放电 3级
  1b 空气放电 3级
  执行标准：IEC61000-4-2
可靠性
  平均故障间隔时间(MTBF)：>30000小时
