音频编解码器YTATE10 E1转1路立体声(莲花座RCA)

  • 产品编号:YTATE10
  • 产品特性:1路立体声音频通过E1传输,19英寸机架式
  • 产品功能:1个E1口(阻抗75Ω/120Ω),1路音频接口(莲花座RCA)
  • 产品规格:AC220V或DC-48V(电源可选),支持电源冗余备份
  • 在线订购
产品简介

    YTATE 系列音频编解码器是一种采用数字处理芯片及大规模FPGA、数字编解码转换和时钟恢复技术方法设计的基于E1(2M)通道传输立体声广播信号的广播传送设备系统,它可以借助目前成熟可靠的E1传输系统网,建立起数字立体声广播传送系统网络,实现广播传送的大容量、高可靠、高保密和超强管理的能力,可以极强地排除非友好的干扰,确保国家广播的安全性、正确性

产品特点

  ◆ 采用大规模芯片,电路简单,功耗低,可靠性高;
  ◆ 1路立体声音频通过E1传输,19英寸机架式;
  ◆ 1个E1口(阻抗75Ω/120Ω),1路音频接口(莲花座RCA);
  ◆ 使用FPGA、数字编解码和时钟恢复技术,集成度高、稳定性性高;
  ◆ 使用先进的数字处理、时钟恢复、数字编解码芯片,其性能指标更好;
  ◆ 面板有LED灯实时指示E1、数字音频和立体声信号的工作状态;
  ◆ 通过E1(2M)传输通道,实现点对点地传输音频信号源;
  ◆ 配合E1接口分配器,可以实现一发多收的广播式传输音频信号源;
  ◆ 音频接口三级防雷,达到IEC61000-4-5 (8/20μs)差模:6KV,
  ◆ 阻抗(2Ω);共模:6KV,阻抗(2Ω) 标准;
  ◆ 多种电源方式可选:AC220V、DC-48V/DC24V等;

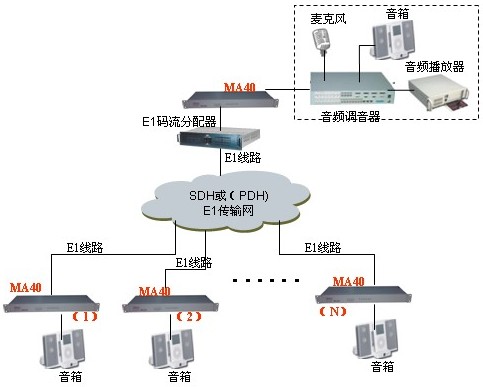

产品应用图

技术参数
  E1接口
  设备16路E1接口均符合G.703建议
  速   率:2048Kb/s±50ppm
  码   型:HDB3
  阻   抗:非平衡式 75W/平衡式 120W
  非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
  抖动特性:满足G.742、G.823建议
  输入口允许衰减:0~6dBm

  音频接口
  输入输出接口:   卡侬头(XLR),平衡0dBm/600Ω
  最大输入电平:   ≥9.5 dBm
  音频增益:     ±0.1 dB
  音频A/D采样:   24bit
  加权信噪比:    ≥85dB
  标称带宽:     20Hz~20kHz
  非线性失真:    ≤0.2%
  幅频特性:     ≤±0.5 dB

  电源需求
  系统电源:     AC180V ~ 260V;DC –48V;DC +24V

  功耗:           ≤7W

 工作环境

  工作温度: -10℃ ~50℃
  工作湿度: 5% ~ 95% (无凝露)
  存储温度: -40 ℃~ 80℃
  存储湿度: 5%~ 95% (无凝露)
