E1音频编解码器简介
YTATE 系列音频编解码器是一种采用数字处理芯片及大规模FPGA、数字编解码转换和时钟恢复技术方法设计的基于E1(2M)通道传输立体声广播信号的广播传送设备系统，它可以借助目前成熟可靠的E1传输系统网，建立起数字立体声广播传送系统网络，实现广播传送的大容量、高可靠、高保密和超强管理的能力，可以极强地排除非友好的干扰，确保国家广播的安全性、正确性。
E1音频编解码器方案图
产品简介
YTATE 系列音频编解码器是一种采用数字处理芯片及大规模FPGA、数字编解码转换和时钟恢复技术方法设计的基于E1(2M)通道传输立体声广播信号的广播传送设备系统，它可以借助目前成熟可靠的E1传输系统网，建立起数字立体声广播传送系统网络，实现广播传送的大容量、高可靠、高保密和超强管理的能力，可以极强地排除非友好的干扰，确保国家广播的安全性、正确性
产品特点
◆ 采用大规模芯片，电路简单，功耗低，可靠性高；
◆ 1路双向/2路双向立体声音频通过E1传输，19英寸机架式；
◆ 1个E1口(阻抗75Ω/120Ω),1路音频接口(卡侬头XLR；)；
◆ 使用FPGA、数字编解码和时钟恢复技术，集成度高、稳定性性高；
◆ 使用先进的数字处理、时钟恢复、数字编解码芯片，其性能指标更好；
◆ 面板有LED灯实时指示E1、数字音频和立体声信号的工作状态；
◆ 通过E1(2M)传输通道，实现点对点地传输音频信号源；
◆ 配合E1接口分配器，可以实现一发多收的广播式传输音频信号源；
◆ 音频接口三级防雷，达到IEC61000-4-5 (8/20μs)差模:6KV,
◆ 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准；
◆ 多种电源方式可选：AC220V、DC-48V/DC24V等；

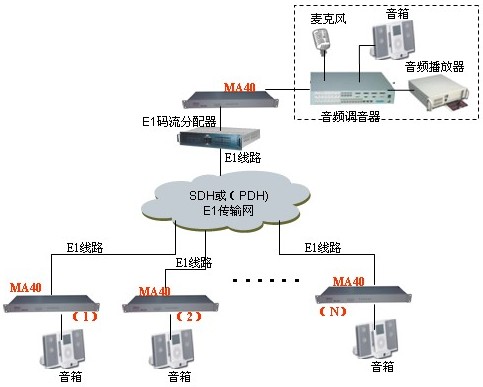

产品应用图
技术参数
E1接口
设备16路E1接口均符合G.703建议
速 率：2048Kb/s±50ppm
码 型：HDB3
阻 抗：非平衡式 75W/平衡式 120W
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性：满足G.742、G.823建议
输入口允许衰减：0~6dBm
音频接口
输入输出接口： 卡侬头(XLR),平衡0dBm/600Ω
最大输入电平： ≥9.5 dBm
音频增益： ±0.1 dB
音频A/D采样： 24bit
加权信噪比： ≥85dB
标称带宽： 20Hz～20kHz
非线性失真： ≤0.2%
幅频特性： ≤±0.5 dB
电源需求
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功耗: ≤7W
工作环境
工作温度: -10℃ ~50℃
工作湿度: 5% ~ 95% (无凝露)
存储温度: -40 ℃~ 80℃
存储湿度: 5%~ 95% (无凝露)
